3414亿元，这是华泰证券对2028年国产超节点市场规模的测算数字。而194%的CAGR（复合年均增长率），使超节点成为算力产业最炙手可热的赛道。但市场空间越大，一个深层矛盾就越发刺眼——2026年预计全球数据中心资本支出将达到近万亿美元，可算力集群的真实利用率往往不足50%。
当算力内卷触及天花板，互联才是撬动效率的新支点。
沐创，一家从清华集成电路学院走出的可重构架构芯片设计厂商，以“非对称竞争”优势，在“超节点元年”获得产业资本与国资的“双重投票”，站在构建AI高速互联底座的产业潮头——8月，无锡沐创集成电路官宣完成数亿元B轮融资，融资资金将致力于推动400G/800G Scale out智能网卡芯片的研发与产业化落地，同步布局GPU Scale Up高速互联芯片，以此补齐国产高端智算互联环节的短板。
资本重仓，指向算力集群“隐蔽命门”
大模型训推需求正以指数级速度膨胀，科技巨头间的算力集群已跃升至数十万卡规模，Meta Hyperion超大规模AI算力集群更是超过100万张GPU，然而鲜少有人提及一个“隐蔽命门”：智算集群越大，互联短板越致命。当万亿参数模型被拆解到上万颗GPU进行并行训练，网络传输时延每高一微秒，乘以万卡规模和数万次迭代后，算力运营成本随之水涨船高。不仅如此，1微秒的时延抖动可能触发PFC反压风暴，严重时直接导致整条TCP/RDMA链路超时断开，引发全集群训练中断，每次恢复需要重新加载数百GB的Checkpoint，大幅影响算力集群的整体效率。
因此，解决互联短板成为算力产业至关重要的方向。以英伟达为例，其最新的Vera Rubin NVL72超节点方案，将72颗Rubin GPU、36颗Vera CPU实现机架内全互联，总带宽达260TB/s。与此同时，智能网卡的用量也翻倍提升，整机架配备144颗ConnectX-9超级网卡，单端口支持800G传输能力。
而放眼国内，高端400G及以上智能网卡芯片长期被海外厂商垄断，采购成本高企，供应链稳定性无从谈起。虽然国产替代需求巨大，但兼具架构创新能力和成熟量产经验的玩家，凤毛麟角。而这恰恰是沐创的“主战场”。
沐创此次B轮融资，并非一次单纯的财务融资，更像是一场算力产业链的“生态共振”。本轮投资人兼顾产业、国资、市场化机构多元力量：沐曦股份、联想创投作为战略产业资本入局；广州白云金控、广花金控地方政府基金及晨晖资本等市场化基金联合参投；清控银杏、元禾资本等老股东持续加码。
作为本次融资的产业投资人，沐曦股份相关负责人认为算力集群的释放从来不是GPU的“独角戏”。万卡规模的GPU集群，互联底座的性能直接决定了每一颗芯片的真实利用率。沐创的可重构架构走出了一条不依赖先进制程的差异化路线，且已具备稳定的规模化量产能力，这与沐曦股份国产GPU形成了天然的软硬协同。
联想创投王光熙长期跟踪AI算力领域的投资。在其看来，国内AI算力基础设施正进入高速建设周期，高性能智能网卡作为AI服务器的核心部件，直接决定了整机系统的数据吞吐效率。沐创具备全系列产品矩阵，恰好与联想AI服务器、算力集群业务形成了从部件到系统的完整耦合，可推动国产算力产业从“单机可用”走向“集群好用”。
地方国资的入场，更印证了高速互联芯片已上升至国家算力基础设施安全的战略高度。“互联芯片是算力集群的‘神经系统’，也是国产算力必须攻克的战略制高点，”白云金控相关负责人强调，国有资本愿意拿出长周期定力，陪伴沐创这样的科技企业穿越产品迭代与市场验证的漫长周期。
可重构技术，走出“非对称竞争”之路
当行业都在追逐先进制程时，沐创走出了一条“非对称竞争”路径。
沐创成立于2018年12月，核心团队源自清华大学集成电路学院可重构计算团队，核心成员长期深耕高速接口、RDMA硬件加速、智算流量调度领域，曾参与核高基，以及“十一五”“十二五”“十三五”等多个国家重点项目，并获得2015年国家技术发明奖二等奖、2015年中国专利金奖、2022年中国电子学会技术发明一等奖、2024年黑龙江科学技术二等奖等重要奖项，研究成果连续5年发表于全球集成电路设计领域最高级别学术会议ISSCC（国际固态电路会议）。
有别于传统芯片的设计思路，沐创采用“时分复用+空间并行”的可重构架构，从底层提升芯片硬件资源利用率，这条技术路线带来极强的商业化优势：大幅降低对12nm以下先进工艺的依赖，规避海外先进制程的供应链风险，实现了性能与成本的完美平衡；芯片RDMA传输延迟低至3μs以下，大幅缩减大模型训练过程中GPU的等待时间，适配集群训练、在线推理等各类低延时、高吞吐业务；同时，可重构架构支持软件定义芯片功能，客户侧长期运维成本显著降低。本次融资，恰恰体现了投资人对沐创可重构架构路径的坚定押注。

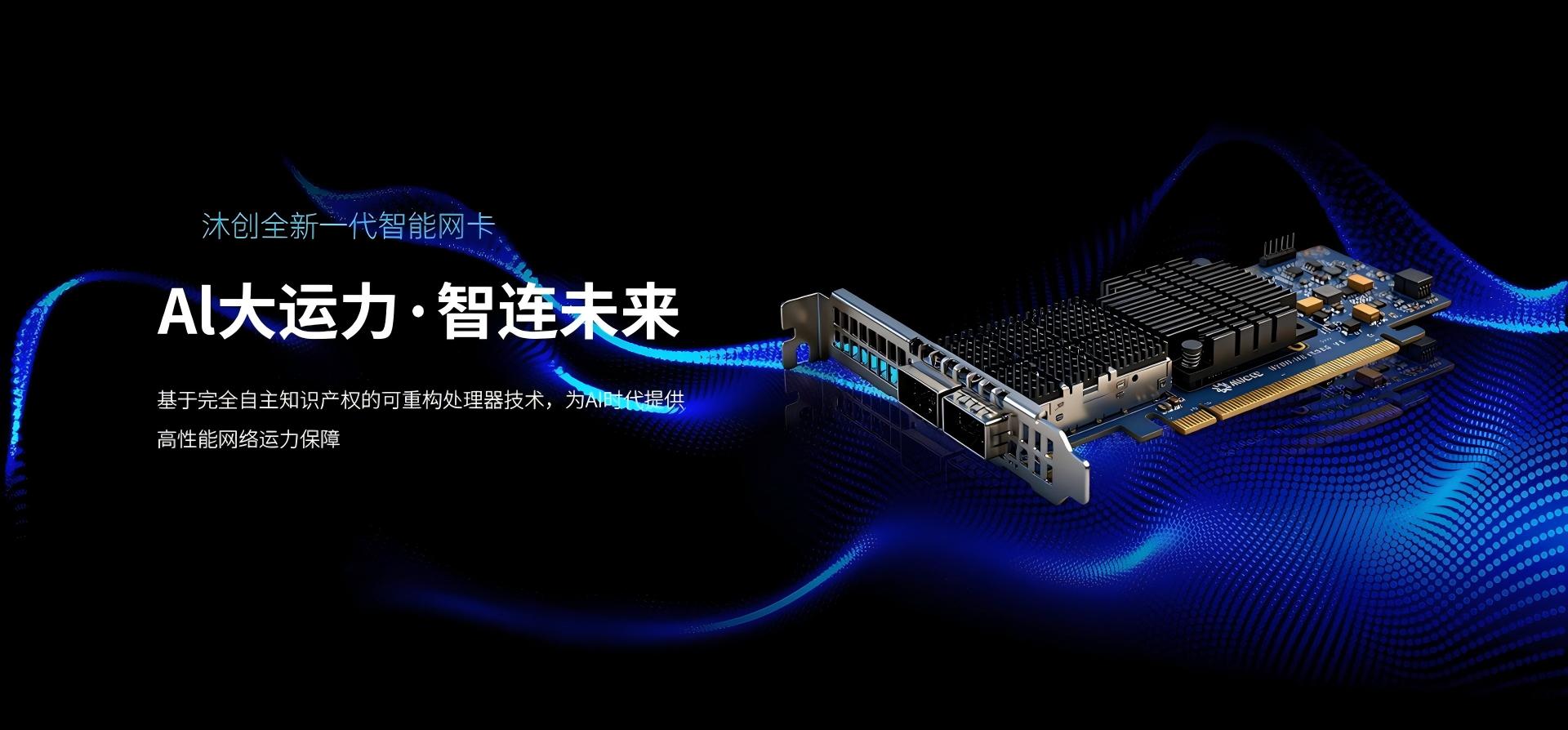

依托可重构技术，沐创已搭建起国内最完整的网卡芯片谱系，相继完成千兆、万兆、25G、100G、200G网卡芯片的国产替代，并推出N30系列400G智能网卡——该系列网卡具备400Gbps总带宽，支持RoCEv2协议和GPU Direct RDMA，针对AI智算集群大模型训练和推理场景设计优化，可为智算集群的数据传输提供坚实底座。经过多年市场落地，沐创的网络芯片累计出货量已近百万颗，产品稳定性、适配能力经过大规模真实场景验证，是国内少有的实现网卡芯片规模化商用的设计公司。
为进一步完善国产算力集群网络的闭环，沐创正与本土GPU厂商协同攻关高性能GPU互联芯片，打造对标NVLink、NVSwitch的国产多卡互联方案，补上国产GPU集群的关键一环。
沐创在光电共封装（CPO）的前瞻布局也同样值得关注。今年4月，沐创与澜昆微联合发布首款国产CPO智能网卡。CPO技术被业界认为未来智算中心互联的发展方向之一——这标志着沐创已开始布局下一代光互联技术而提前卡位。
生态协同，从“单点突破”到“系统协同”
当前，我国AI算力产业正从“单点突破”全面迈向“系统协同”新阶段。在2026世界人工智能大会（WAIC）上，沐创与东方算芯联合亮相——沐创N20/N30系列高性能智能网卡，为东方算芯智算服务器及超节点产品提供互联解决方案。双方依托同源的可重构技术底座，从底层优化资源配置，实现深度技术协同。实测证明，在大规模集群部署时，沐创N30系列400G智能网卡表现出了更强劲的性能优势。
沐创与联想的合作同样可圈可点。自2023年以来，沐创多款产品先后与联想服务器完成功能适配，并持续稳定交付，批量融入联想服务器全体系。双方更是成立联合实验室，打通“芯片—整机—系统—应用”全技术栈融合。
“依托本轮融资和产业方的支持，沐创将全面提速400G/800G智能网卡芯片、GPU高速互联芯片的商业化落地进程”，沐创董事长朱敏表示，“未来沐创将不断深化与GPU、服务器、云、大模型等产业链各方的协同，共同构建国产算力集群的互联生态。”
从2018年成立至今，沐创走过一条从技术验证到产品量产、从单点突破到生态协同的进阶之路。在“超节点元年”的浪潮中，这家以可重构技术为底色的本土芯片企业，正在为国产算力互联底座写下属于自己的注脚。
