上一期，我们一同领略了耦合模（COM）理论在声表面波（SAW）滤波器设计中的应用与数学魔法。本期我们将沿着FEM-SAW技术演进的脉络，逐篇解读该领域从奠基到突破的关键文献——从Koshiba的周期单胞分析，到Hofer与Lerch的吸收边界条件，再到Berenger开创、Mayer与Bou Matar等人完善的完美匹配层（PML）理论。而这条技术演进路线进一步发展至J. Koskela与V. Plessky在2018年提出的分层级联技术（HCT）——该算法完全等价于全有限元求解，却在计算效率上实现了惊天逆袭，彻底打破了线性算力的枷锁，将全器件级有限元仿真效率斩断至对数级。透过这一系列文献的演进脉络，您将看到FEM如何一步步成长为现代SAW器件研发中从物理底层透视器件行为的关键工具。
01 打破算力枷锁，透视微观物理场
做射频声学滤波器（比如大家都在卷的TC-SAW、IHP-SAW）的朋友们，大概都经历过这种痛：为了搞定日常设计，我们往往离不开耦合模（COM）理论。这老伙计算得贼快，可以说是工业界的“得力干将”。但它有个硬伤——它是个极其依赖经验参数的模型。一旦我们换了新型的多层衬底材料，或者想死磕电极边缘的应力集中、体波（BAW）泄漏等微观问题时，COM 模型就只能两手一摊了。
这时候，我们就必须祭出能透视物理底层逻辑的终极武器：有限元方法（Finite Element Method, FEM）。
如果说COM是SAW滤波器设计中的“快速语言”，那么FEM就是理解器件内部多物理场耦合的“显微镜”。FEM不做器件被少数参数完全描述的假设，而是完全从材料常数、几何结构、边界条件和压电本构关系出发，直接求解器件中的机械位移场与电势场。
可是，FEM 就像一个极其精密但也极其吃资源的“吞金兽”。早些年，你想把一个包含成百上千根指条的滤波器整个扔进 FEM 软件里算？电脑可能会直接罢工，或者让你对着进度条干等几个星期。从“算到死机”到“几分钟出图”，射频声学圈的大神们到底经历了怎样的疯狂开挂？今天咱们就来盘一盘这段跨越三十年的算法进化史。
02 周期单胞：FEM 进入 SAW 的第一道门
把时间拨回上世纪80年代，当时的电脑算力连现在的智能手机都不如。想用有限元算一整个滤波器？显然是不太可能的。
1987年，在全尺寸器件无法进行数值求解的年代，Masanori Koshiba教授团队想出了一个绝妙的“偷懒”招数。他们发现，SAW 器件里的电极栅格长得都一样，全是周期性重复的。既然如此，为什么要傻乎乎地算一整排呢？
Masanori Koshiba
他们发表了一篇经典文献《Finite-Element Solution of Periodic Waveguides for Acoustic Waves》。利用SAW器件的高度周期性和“数学魔法”Floquet定理。说白了，就是只截取其中一个微小的周期单元（比如一根电极加上周围的基底）进行精细建模。然后，在左右边界上设置一种特殊的“复数相位约束”，告诉电脑：不管左边发生什么，右边也会产生同样的结果，只是稍微有个相位差就行了。
Period waveguide
为了将FEM引入到SAW中，前人严格推导了理论过程。从运动方程、高斯定律和压电本构关系出发，将压电材料的控制方程以及压电本构方程，转化为适合有限元离散化的弱形式：
通过变分原理（Variational Principle）与弱形式推导全局有限元控制方程：

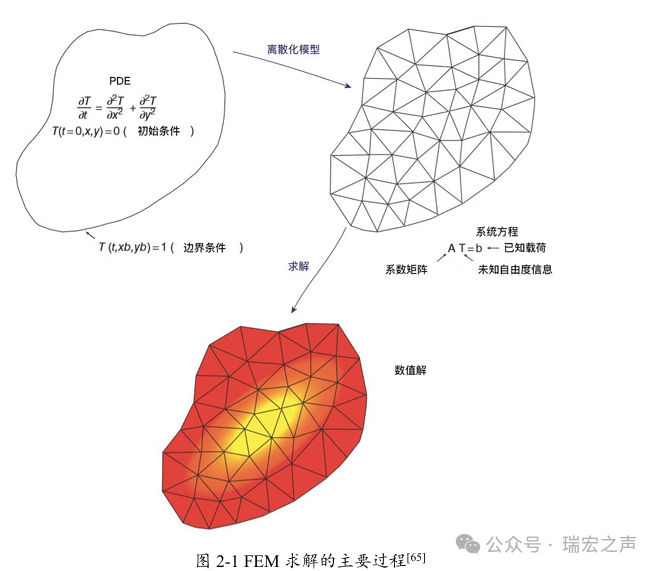

将连续的位移场u(x,y,z)和电位场φ(x,y,z)通过形函数（Shape Functions）在单元网格内进行插值。复杂的偏微分方程组巧妙地成功转化为由力学刚度矩阵Kuu、压电耦合矩阵Kuφ、介电刚度矩阵Kφφ以及质量矩阵M构成的局域矩阵方程。

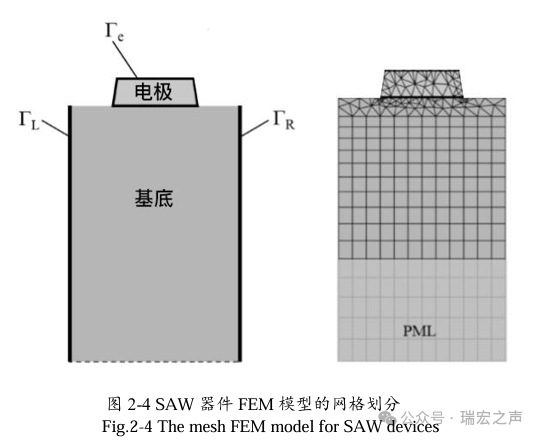

此时，Koshiba通过Floquet周期性边界条件的矩阵约束，将庞大的分析域“浓缩”至单个周期单元（Basic Cell）内。利用复数相移关系约束左右边界：
将周期性边界条件的矩阵约束方法引入到Galerkin有限元法中，系统性地建立利用有限元法（FEM）求解压电周期性波导的完整数学与工程范式。
这一下，庞大的物理世界被折叠进了一个小小的格子里，把SAW周期结构从“解析近似”带入“全波数值求解”。工程师不再只能依赖经验模型判断周期栅格行为，而是可以从材料常数和几何结构出发，直接计算模态、频散和电学响应，是后续参数提取、周期传播分析和复杂结构建模的数学底座。
这可以说是有限元在 SAW 领域的第一场大捷。不过它也有局限：它只能算“无限长”的理想状态，对现实中有限长度的滤波器端部效应，依然束手无策。
03 有限结构与开放边界问题
到了2000年前后，电脑好歹能跑点大模型了，工程师们开始不满足于算无限长周期结构的理想状态，开始尝试对有限尺寸的SAW/BAW器件进行真实维度的模拟。这带来了有限元法面临的最大理论瓶颈：真实的压电基底非常深，而有限元只能计算有限空间。如果直接截断模型，标准的Neumann或Dirichlet边界条件会导致声波发生强烈的非真实反射，把整个阻抗曲线污染得一塌糊涂。
2002年M. Hofer与R. Lerch等人发表《Finite element simulation of bulk- and surface acoustic wave (SAW) interaction in SAW devices》中，他们为了模拟向基底深处辐射的体波泄漏，创新性地引入了吸收边界条件（ABCs, Absorbing Boundary Conditions）。像在边界处加了一层“海绵”，声波只要一碰到这层边界，就被瞬间吸收，再也弹不回来了。
借鉴Lysmer与Kuhlemeyer的一阶ABC理论，针对边界上的每一个有限元网格，利用压电Christoffel方程单独求解其局部波速：
对于各向异性压电材料，吸收边界并不简单。不同传播方向、不同波型的速度不同，不能用一个标量波速粗略处理。Hofer/Lerch让算法去挨个识别边界上每一块网格的局部波速，然后精准地施加一种“动态吸收力”，成功避免了体波反射对导纳曲线（Admittance）的污染。
Lerch团队为全波段数值仿真奠定了坚实的物理基础，标志着FEM从“周期传播分析”开始走向“有限结构全波仿真”。
04 经典问题延伸：PML 让有限计算域近似无限基底

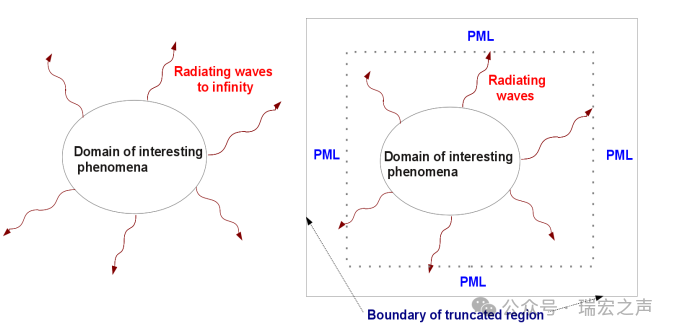

然而，在复杂波型、多角度入射和各向异性材料中ABC仍然有局限，边界反射仍可能影响精度。工程师们还不满足，为确保模拟的准确性和效率，应根据基板晶体的各向异性来选择边界条件。因此，为了在有限元里完美模拟“无限深的晶圆”，引入了PML（Perfectly Matched Layer，完美匹配层）理论。
PML最早由Berenger于1994年在电磁仿真领域提出，随后在1996–2002年期间被系统性地推广至弹性动力学与弹性波传播问题中。Mayer等人发表了关于在微声器件中使用完美匹配层进行有限元仿真（处理寄生声波辐射）的研究。同年，Bou Matar 等人发表文章，将优化后的卷积完美匹配层（C-PML）引入并应用于表面波与兰姆波的传播分析中。
PML 的本质不是在边界上简单地加个阻尼，而是在边界区域进行了一场数学上的“空间复数化拉伸”：
1.空间折叠与虚数衰减： 在普通的压电材料里，声波是以波函数e-jkz的形式无损传播的（z是深度坐标）。 当声波进入 PML 区域后，公式中的坐标z被拉伸成了包含虚数的复坐标。也就是说，物理空间在进入PML的一瞬间，变成了一个“声学黑洞”。
2.完全无反射（Perfect Match）： 该理论最厉害的地方在于，只要衰减函数σz(z) 是从PML交界面开始平滑递增的（比如二次方曲线），那么声波在穿过交界面的瞬间，声阻抗不会发生任何突变。 这意味着：声波跨入PML时绝无反射，而进入PML后，无论是表面波还是向深处泄漏的体波，都会按指数级迅速衰减为零。
05 HCT分层级联的降维打击
虽然边界问题解决了，但要算一个几百根电极的完整滤波器，系统生成的未知数矩阵依然大得离谱，算一次还是得等上好几天。直到2018年，J. Koskela与V. Plessky等人发表了这篇《Hierarchical Cascading Algorithm for 2D FEM Simulation of Finite SAW Devices》，提出了一项堪称魔法的分层级联技术（Hierarchical Cascading Technique, HCT），彻底打破了这一算力诅咒。
HCT算法简直是将人类的工程智慧发挥到了极致，算法的数学逻辑极为优雅，可分为三个层次展开：
1.微观积木化（Block Partitioning）

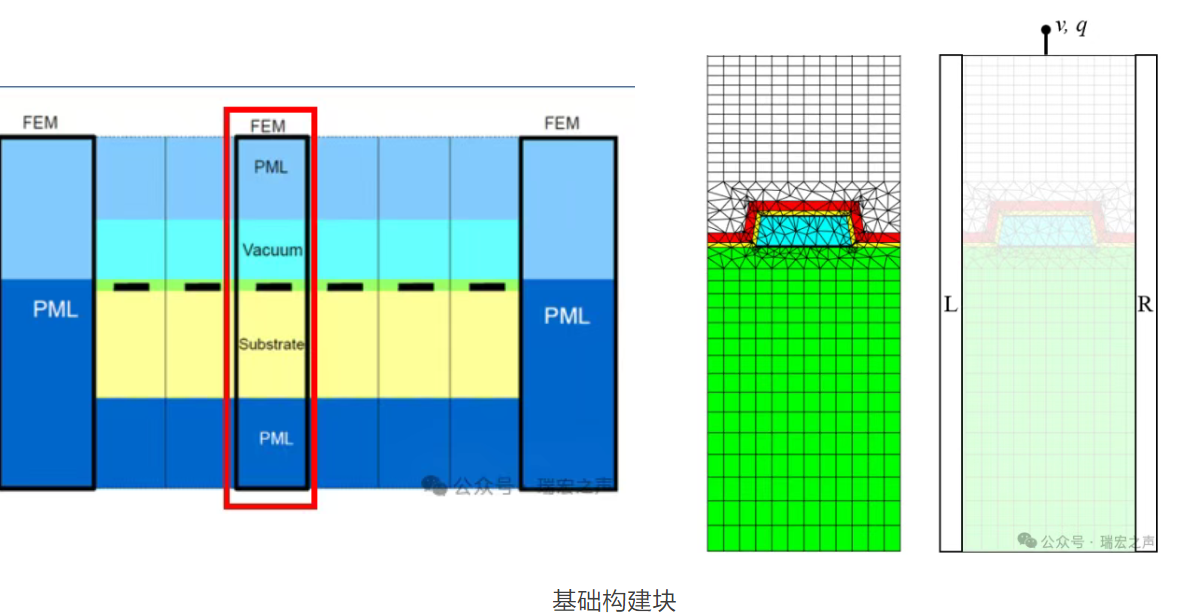

算法敏锐地捕捉到SAW器件内部高度重复的拓扑周期性，将整个器件拆解为极少数几种唯一的"基础构建块"（Unit Blocks），每个单元块通常包含一根电极及其下方的压电基底和上方的真空区域。对于更复杂的结构（如TC-SAW中的SiO₂覆盖层、多层金属化等），也只需分别建立对应的单元块模型。
2.静力凝聚（Static Condensation）
将节点自由度（DOFs）精巧地分类为四类：左边界节点（L）、右边界节点（R）、内部节点（I）以及与电极相连的电势节点（V）。通过Schur补运算消去内部节点自由度XI，将海量体积自由度压缩为仅包含左右边界节点和电极电势的边界矩阵（B-Matrix / Y矩阵），实现静力凝聚，这是HCT算法的数学核心。
矩阵尺寸仅取决于边界节点的自由度数和端口数，与单元块内部的网格密度无关。这意味着：即使单元块内部网格再密、精度再高，级联操作的复杂度也不会因此增加。
B矩阵从一个单一单元块开始，逐级描述包含任意数量电极的复杂结构。由于左右单元间的边缘网格均相同，则级联B矩阵的大小与原始B矩阵相同，级联后的B矩阵与原始单元块的B矩阵具有完全相同的形式和尺寸——这为递归级联奠定了数学基础，是层级级联算法背后的关键机制。

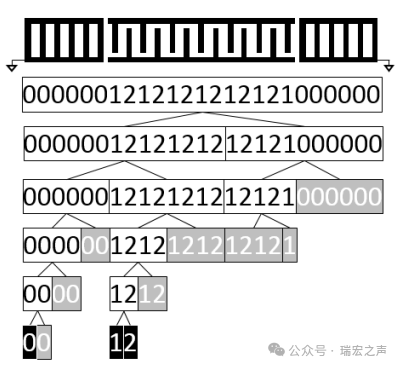

3.树状分层级联（Hierarchical Tree）
传统算法按空间顺序将电极一根一根串联级联（复杂度N）。HCT则编织了一棵二叉树：它将2个单电极矩阵级联成1个双电极块，再将2个双电极块级联成1个四电极块……通过这种二叉树合并，模拟一个拥有N根电极的级联系统，其运算次数直接被数学斩断为log2N。这是一种呈指数级爆炸的合并方式，原本需要计算 1024 次的庞大阵列，现在只需要合并 10 次就搞定了！
HCT算法充分利用声表面波器件典型的周期性结构，将器件划分为一系列反复出现的微小单元块，仅对其中的独特单元块进行FEM模拟。器件几何结构被呈现为逐级嵌套的串联操作树状结构，其中较小的单元块被合并成较大的单元块。意味着对于具有高度周期性的结构而言，其内存消耗和模拟时间将显著减少。
HCT算法的诞生，将原本需要消耗庞大内存、动辄计算数天的有限长有限元问题，压缩到了数分钟之内，彻底解放了全器件级仿真的生产力。
06 结束语：FEM在现代SAW设计中的使命
回顾这条技术演进路线可以看到，SAW有限元仿真的发展并不是简单地“算力越来越强”，而是每一步都在解决一个更具体的工程瓶颈：Floquet 周期边界让无限周期结构可以被单胞描述，ABC与PML让有限计算域能够近似开放基底，HCT则通过B矩阵压缩与分层级联，让完整有限长度器件进入可计算范围。有限元仿真的进化史，本质上就是一部设计工程师的“武器升级史”。
FEM在现代SAW设计中的使命，并不是取代COM，而是为COM提供参数来源、物理校准和复杂结构验证。COM负责快速综合与优化，FEM负责看清器件内部真实的声场、电场、能量流和寄生模式。二者共同构成了现代SAW滤波器设计中从物理机理到工程落地的完整工具链。在追求极致带宽、超低损耗和极高隔离度的今天，掌握这两大数学与物理工具，依然是每一位射频声学工程师在产品迭代中不可或缺的核心竞争力。
参考文献：
1.M. Koshiba, S. Mitobe, and M. Suzuki, “Finite-Element Solution of Periodic Waveguides for Acoustic Waves,” IEEE Transactions on Ultrasonics, Ferroelectrics, and Frequency Control, 1987.
2.M. Hofer, N. Finger, G. Kovacs, J. Schoberl, S. Zaglmayr, U. Langer, and R. Lerch, “Finite element simulation of bulk- and surface acoustic wave (SAW) interaction in SAW devices,” IEEE Ultrasonics Symposium, 2002.
3.Berenger. J.P，“A perfectly matched layer for the absorption of electromagnetic waves,” Journal of Computational Physics. 114, 185–200，1994
4. Markus Mayer, Sabine Zaglmayr, Karl S. Wagner, Joachim Schöber, “8E-4 Perfectly Matched Layer Finite Element Simulation of Parasitic Acoustic Wave Radiation in Microacoustic Devices,” IEEE Ultrasonics Symposium Proceedings, 2007
5.Matar O B , Li Y , Preobrazhensky V ,et al.An optimized Convolution-Perfectly Matched Layer (C-PML) absorbing boundary condition for the second-order elastic wave equation[J]. 2007.
6.YiFeng Li, Olivier Bou Matar; Convolutional perfectly matched layer for elastic second-order wave equation. J. Acoust. Soc. Am. 1 March 2010; 127 (3): 1318–1327.
7.J. Koskela, V. Plessky, B. Willemsen, P. Turner, B. Hammond, and N. Fenzi, “Hierarchical Cascading Algorithm for 2D FEM Simulation of Finite SAW Devices,” IEEE Transactions on Ultrasonics, Ferroelectrics, and Frequency Control, 2018.
8.M. Solal, M. Gallagher, and A. Tajic, “Full 3D simulation of SAW resonators using hierarchical cascading FEM,” IEEE Ultrasonics Symposium, 2017.
9.J. Koskela, V. P. Plessky, B. A. Willemsen, P. J. Turner, B. Garcia, R. B. Hammond, and N. O. Fenzi, “Fast GPU-Assisted FEM Simulations of 3D Periodic TCSAW, IHP, and XBAR Devices,” IEEE International Ultrasonics Symposium, 2019.
