在笔记本电脑风扇、按摩器、电动工具、无人机等设备中，三相直流无刷电机驱动芯片的选型直接关系到终端产品的噪声表现、续航能力与运行可靠性。工程师的核心挑战集中于三点：低压电池系统下的功耗与噪声难题、中压大功率场景的电流冲击与堵转保护，以及高压高速控制下的耐压与开关频率需求。
希荻微电子（证券代码：688173）推出四款三相BLDC电机驱动芯片——HL97355、HL97356、HL97931、HL97288，覆盖从低压全集成风扇驱动、中压外置MOS预驱到高压栅极驱动的完整应用梯度——从无霍尔传感器设计、微安级待机电流，到同步整流与五重智能保护，逐一给出针对性解法，为客户提供精准的场景化选型参考。
静音散热：无霍尔设计降本，软开关驱动降噪
对于笔电风扇、低功耗静音风扇等电池供电、空间受限的散热设备，低噪声与低待机功耗是核心诉求。
HL97355与HL97356针对此类应用提供了高度集成的差异化选型方案。两款芯片均采用三相无感（Sensorless）驱动技术，无需霍尔传感器，通过检测反电动势（BEMF）过零点自动换相，直接降低BOM成本与装配复杂度；配合PWM软开关（Soft Switching）模式，有效减少风扇抖动幅度、降低运转噪声。其1.8V–5.5V宽电压工作范围可直接适配电池供电系统，待机电流典型仅13.5µA，显著延长续航；最大峰值驱动电流1A，足以驱动常见笔记本及静音风扇模组。
两款芯片均支持PWM占空比调速、正反转选择，PWM引脚开路时自动全速运行保障散热安全；内置电源电压欠压锁定（UVLO）、锁定检测保护与自动重启（堵转关断5秒后自动重启）、过温关断保护等多重机制，有效防范风扇卡死烧毁风险。DFN-10封装（3mm×3mm）满足超薄风扇模组布板需求。两者引脚排列不同，为客户PCB布局提供灵活选择。
中压动力：外置MOS功率扩展与五重智能保护的可靠之选
按摩器、电动工具等设备通常采用8.5V以上、电机电源最高30V的较高电压供电，且电机运行中存在启动冲击、负载突变与转子堵转工况。
HL97931是一款完整的三相无刷电机预驱芯片，控制6个N沟道功率MOSFET，通过三个相隔120°的霍尔元件输入决定换相逻辑，支持外部转速/方向控制（DIR方向、ENABLE使能、BRAKEZ刹车），双FG输出可精确测量电机转速。其内置固定关断时间PWM电流控制，在电机启动与堵转时自动限制电流；同步整流技术在电流衰减阶段导通相应MOSFET，用低导阻沟道旁路体二极管，显著降低功率损耗。
在保护机制方面，HL97931集成了VBB欠压锁定（UVLO）、逐周期自恢复的过流限流保护、过压保护（OVP）、热关断（TSD）、锁定检测保护五重机制，其中锁定检测延时可通过外部CLD电容灵活调节。5mm×5mm QFN-28封装带裸露散热焊盘，热阻仅32°C/W，为紧凑设计中的散热可靠性提供保障。
高压大功率：150V耐压与500kHz高频驱动的硬核之选
无人机、电动车控制器等高压大功率电机驱动场景，对栅极驱动芯片的耐压等级、开关频率与驱动能力提出了严苛要求。
HL97288采用高端悬浮自举电源设计，耐压高达150V，集成三个独立半桥驱动，可驱动大功率NMOS/IGBT，输出拉灌电流+1.0A/-1.3A，有效应对大功率电机的驱动需求。芯片内建直通防止和死区保护，死区时间仅100ns，最高支持500kHz开关频率，满足高速电机控制需求。
HL97288兼容5V、3.3V输入电平（HINx/LINx引脚），直接对接主流MCU；内置VCC/VBS欠压（UVLO）保护，欠压关断阈值4.1V、恢复阈值4.4V；内部集成的低内阻自举充电二极管减少外部BOM，简化系统设计。提供TSSOP20与QFN24两种封装，工作温度范围-40°C至+125°C。

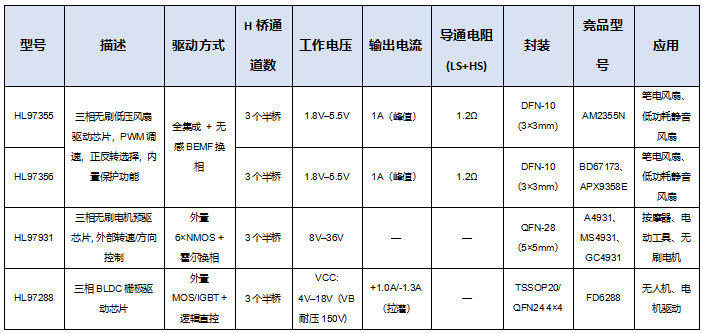

【核心参数速查表】

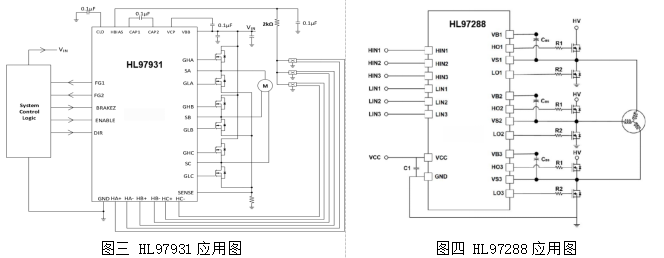

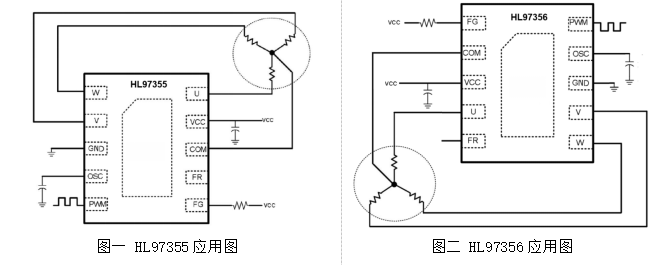

【典型应用图】
从静音风扇到大功率动力：筑牢BLDC驱动底座
希荻微电子高级市场经理Jacky表示：“不同的电机应用，对驱动芯片的诉求各不相同，笔电风扇需要安静与省电，电动工具需要强劲与可靠，无人机需要高压与高效。为此，我们以场景化设计替代单一规格的通用方案，HL97355/HL97356以无霍尔静音驱动守护笔电散热，HL97931以五重智能保护支撑按摩器与电动工具的动力输出，HL97288以150V耐压、500kHz高频驱动满足无人机的严苛要求，让每一类应用都能找到恰到好处的驱动解法。”
从笔电风扇的安静运转、按摩器与电动工具的动力充沛，到无人机的可靠飞行，这四款三相BLDC电机驱动芯片以场景化的精准设计，为散热、动力与飞行设备筑牢驱动底座，助力客户打造更安静、更可靠、更高效的终端产品。
