半导体用金刚石产业正处于从实验室探索走向规模应用的早期成长阶段。凭借优异的热导率与宽禁带特性，金刚石被视为破解先进制程散热瓶颈、支撑新一代功率器件的关键材料，需求随人工智能算力扩张持续升温。当前，大尺寸高质量单晶生长是上游竞争焦点，散热热沉、功率器件、光学窗口等下游应用逐步落地，头部企业加快扩产与技术迭代；中美日相继将超硬材料纳入出口管制，其战略属性凸显，自主可控诉求上升。
近日，集微咨询（JW Insights）正式发布《2026年半导体用金刚石行业研究报告》（以下简称《报告》），从产业概述、产业情况分析、国内外政策环境、国际及龙头企业介绍、发展挑战与趋势展望五大方向切入，系统梳理了半导体用金刚石材料的产业链格局与市场竞争态势，重点介绍了国际及国内龙头企业的战略动向；并针对核心挑战提出趋势展望，为产业链上下游企业及投资机构提供了兼具战略高度与实操价值的决策参考。
以下是《报告》内容精选：
欧美日主导高端市场，中国厂商加速追赶
根据集微咨询测算，2025年全球半导体用金刚石材料市场规模约13.8亿美元，主要应用市场包括热管理、功率器件、高端研磨等。随着金刚石热沉片在数据中心等热管理应用市场的放量，预计到2032年全球市场有望突破160亿美元，2025—2032年复合年增长率约50%；金刚石功率器件未来五年也将逐步放量。

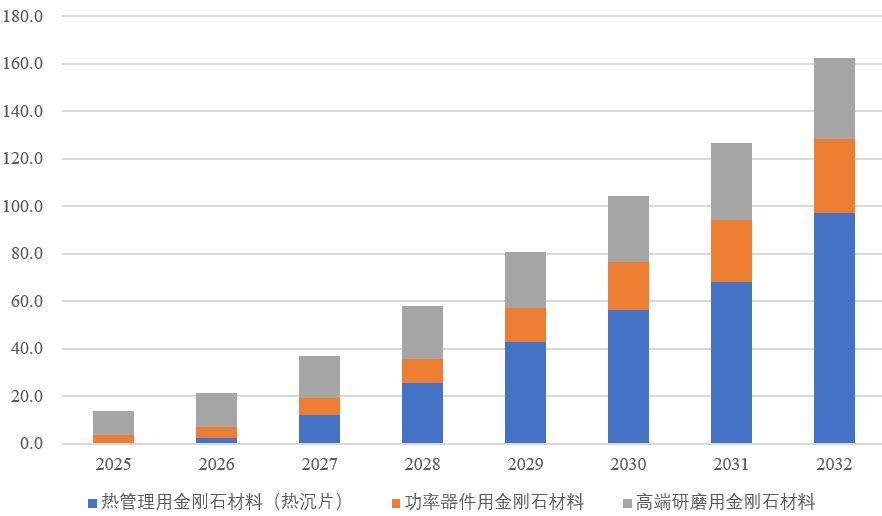

图1 全球半导体用金刚石材料市场规模
在半导体用金刚石材料全球竞争格局中，欧美日企业凭借长期技术积累占据高端市场主导地位，我国正依托产能优势加快追赶，全球市场呈现“技术分层与产能分化并存”的发展态势。英国Element Six、日本Orbray、住友电工及美国Diamond Foundry等国际企业，掌握大尺寸单晶衬底制备、核心掺杂工艺、异质外延等关键环节，主导全球高端市场供给。
国内市场方面，根据集微咨询测算，2025年我国金刚石散热市场规模约0.24亿元（渗透率低于0.1%）。随着国内头部企业AI服务器的大规模出货及金刚石散热方案的逐步导入，预计2026年市场规模将接近4亿元，到2032年有望突破200亿元（上述为机构预测口径，实际增长节奏取决于散热方案渗透进度与降本速度，存在不确定性）。
图2 中国热管理用金刚石材料市场规模
《报告》指出，全球及中国金刚石散热材料行业正处于快速发展阶段，主要厂商的产能布局呈现“国际企业主导高端市场，中国企业加速追赶”的格局。国际厂商凭借长期技术积累，在高端金刚石散热材料市场占据主导地位，但其产能相对有限，且主要服务于特定的高端客户；中国厂商近年来进展迅速，尤其在CVD技术和产能扩张方面表现突出，已成为全球市场的重要参与者。黄河旋风在大尺寸（8英寸）产品上率先实现量产，力量钻石在产能规模和国际客户认证上取得进展，国机精工凭借“设备+材料”一体化优势获得高端客户认可。
国内外政策加码，挑战与机遇并存
近年来，美国、日本、欧盟等纷纷将金刚石半导体纳入国家战略技术方向，通过专项资助、出口管制、标准建设等多元化政策工具，加速技术攻关与产业链布局；我国亦将新一代半导体材料列为重点发展方向，从技术攻关、产能建设到应用示范形成系统性支持体系，并在超硬材料出口管制方面作出针对性安排。
目前我国的政策导向主要聚焦三大方向：一是技术攻关，重点支持大尺寸、低缺陷衬底制备及掺杂技术研发；二是产能建设，鼓励企业扩大半导体级金刚石材料产能，构建规模化生产能力；三是应用示范，推动金刚石半导体在新能源汽车、5G基站等领域的首批次应用，建立“材料-器件-终端”的协同创新机制。
《报告》指出，目前行业仍面临三大核心痛点：一是成本控制，大尺寸单晶制备良率不足30%，抛光成本占比超40%；二是掺杂技术，n型掺杂激活效率低，制约CMOS集成电路发展；三是异质集成，金刚石与第三代半导体的界面质量控制难度大，影响器件可靠性。上述问题的突破进度，将直接决定金刚石半导体从“材料领先”走向“器件商用”的速度。
从行业趋势来看，《报告》认为半导体用金刚石行业将呈以下趋势：一是大尺寸与低缺陷持续突破，8英寸多晶热沉片率先规模化，单晶大尺寸化将成为下一阶段竞争焦点；二是散热应用率先放量，随着英伟达等头部厂商导入金刚石-铜复合散热方案，热管理有望成为未来五年金刚石材料最大的增量市场；三是国产供应链加速成熟，国内企业在设备、材料、工艺环节的自主化程度不断提升，成本优势有望转化为全球竞争力；四是政策与合规环境趋严，中美欧围绕超宽禁带材料的出口管制与标准建设将持续影响全球供应链分工，企业需提前布局合规体系。
目前，《2026年半导体用金刚石行业研究报告》已在集微网官网与APP正式上线，欢迎登录集微网官网或集微APP，在首页点击“集微报告”栏目，即可进行订购。
