掩膜版是光刻环节的核心耗材，堪称集成电路制造的“母版”：芯片设计图形经其转移至晶圆，精度直接决定芯片的性能与良率。在晶圆制造材料中，半导体掩膜版约占材料成本的12%，仅次于硅片与电子气体。
近日，集微咨询（JW Insights）正式发布《2026中国半导体掩膜版行业上市公司研究报告》。报告指出，2026年中国半导体掩膜版市场规模预计达210亿元，同比增长12.3%；但高端半导体掩膜版国产化率仅约3%，国产替代已进入攻坚期。报告同时系统梳理了清溢光电、路维光电、龙图光罩、冠石科技四家A股公司的2026年中报表现与制程进展。
报告从行业概述、财务数据、关键发现与风险提示四个维度切入，对全球及中国半导体掩膜版市场规模、竞争格局、上市公司经营质量与先进制程竞赛进行了全景拆解。
以下是《报告》内容精选：
产业地位：光刻工艺的“另一半”
制程越先进，所需掩膜版层数越多：130nm芯片约需30层掩膜版，7nm高达70层。按下游应用划分，半导体掩膜版工艺难度最高、市场规模最大，约占整体掩膜版市场的60%。掩膜版精度的上限，很大程度上决定了芯片制造精度的上限。

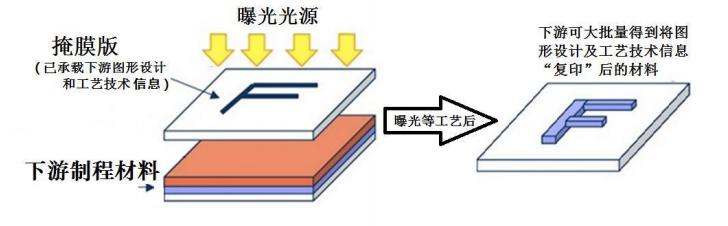

图1 掩膜版工作原理示意（资料来源：集微咨询（JW Insights））
竞争格局：日美主导，第三方八成份额
市场规模上，2025年全球掩膜版及基板市场约93.74亿美元，2026年预计增至102.4亿美元，到2032年有望达133.2亿美元，年复合增长率4.5%。从供给模式看，SEMI数据显示晶圆厂/IDM自建产能占65%，独立第三方市场占35%；而在独立第三方市场中，凸版（Toppan）、DNP、Photronics三强合计份额超80%，其中凸版系在半导体外贩光掩模市场以38.9%的份额位居全球第一，日美主导的格局短期难以撼动。

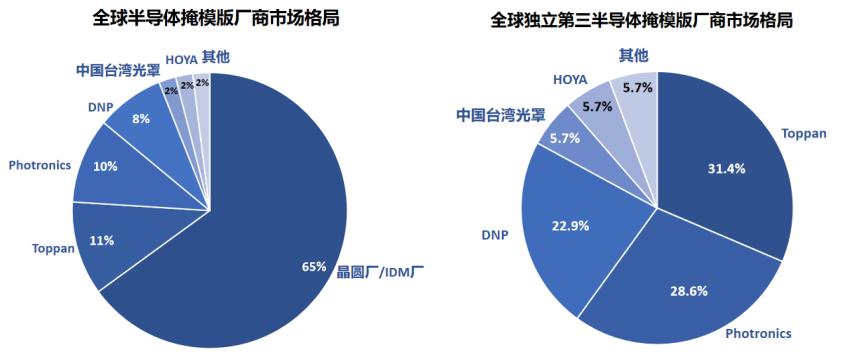

图2 全球半导体掩模版厂商市场格局（资料来源：SEMI，集微咨询（JW Insights））
国产替代：显示已胜，半导体攻坚
在平板显示掩膜版领域，中国企业已跻身全球第一梯队：清溢光电2024年平板显示掩膜版销售金额位列全球第四，路维光电G11高精度超大尺寸掩膜版跻身世界第四；浙江众凌打破日本在FMM领域的长期垄断，20μm FMM产能约占全球三分之一。但在半导体掩膜版领域，国内量产能力集中在180nm至65nm区间，28nm及以上先进节点严重依赖进口，高端产品国产化率仅约3%；上游石英基板国产化率约35%，合成石英材料进口依赖度超60%，产业链自主化任重道远。
2026中报：四强分化，路维登顶
2026年中报显示，四家A股公司业绩明显分化：路维光电营收6.68亿元（+22.80%）、净利润1.44亿元（+35.77%），毛利率35.28%、总市值130.82亿元，全面领跑；清溢光电营收6.54亿元（+5.08%）、净利润1.18亿元（+28.09%），毛利率32.64%、总市值106.28亿元，稳居第二；龙图光罩营收1.36亿元（+17.69%），净利润0.17亿元（-51.67%），9.19%的研发费用率居四家之首；冠石科技营收6.24亿元（-9.82%），净利润-0.46亿元（-277.79%），毛利率-0.73%，为四家中唯一营收下滑且毛利率为负的企业，仍处产线爬坡期。

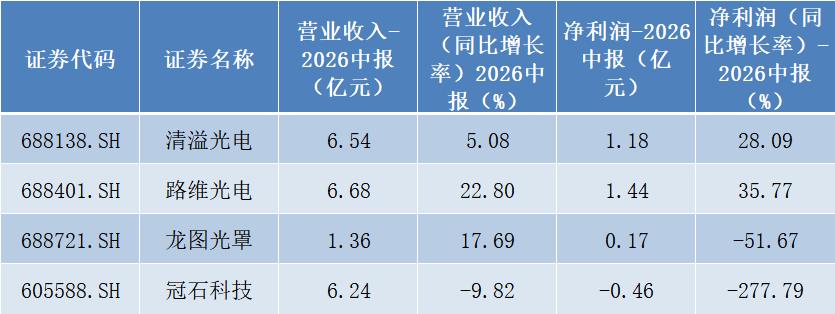

图3 2026年中报A股掩膜版上市公司营收与净利润表现（资料来源：集微咨询（JW Insights））

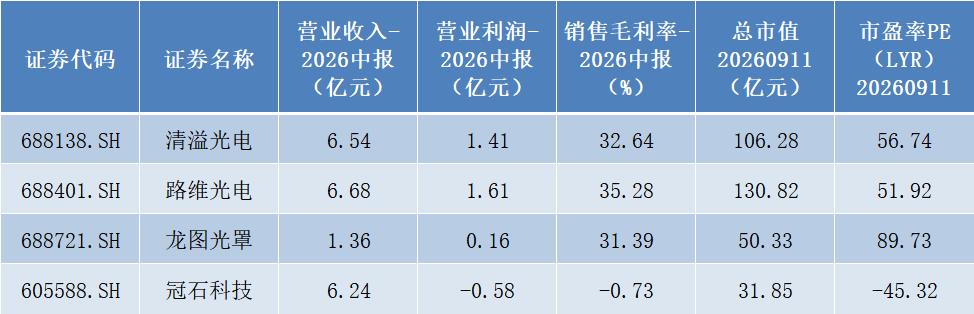

图4 2026年中报A股掩膜版上市公司盈利与估值表现（资料来源：集微咨询（JW Insights））
技术前沿：2nm竞赛已打响
制程竞赛方面，国产厂商正在逐级突破：清溢光电55nm PSM相移掩膜版已获客户采购订单并交货，进入上线认证；路维光电28nm单片掩膜版已通过验证并供货，40nm成套掩膜版客户验证有序推进；冠石科技已交付55nm产品、通线40nm产线，计划2026年推进28nm产品交样与量产。国际巨头则围绕2nm加速布局：DNP将掩膜版相关设备投资从200亿日元提升至700亿日元，明确2027年度开始供应2nm量产光掩膜；Tekscend计划2026财年实现2nm掩模量产，并已导入全球首台1nm电子束写入机；HOYA在台积电EUV掩膜基板市场份额几乎达到100%，新加坡新厂房投资超400亿日元。

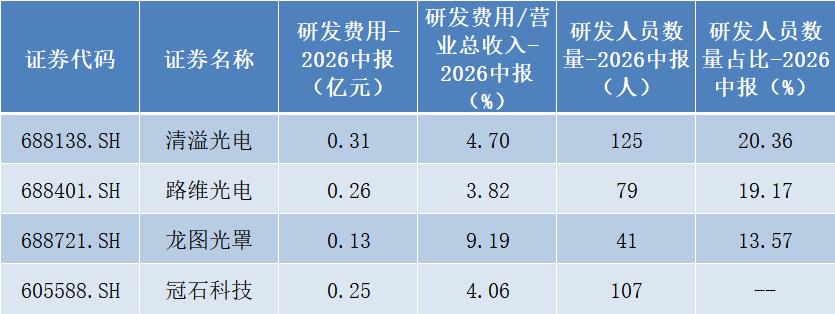

图5 2026年中报A股掩膜版上市公司研发投入表现（资料来源：集微咨询（JW Insights））
一边是210亿元规模的中国市场与2nm节点的技术竞赛，一边是仅约3%的高端国产化率——掩膜版国产替代的窗口正在打开，A股四强在产能与制程上的每一步进展，都值得持续关注。
